[7월 28일] GRE 프로토콜 및 IPsec 설정하기

VPN(Virtual Private Network - 가상사설망)

Site to Site VPN

Remote Access VPN

openVPN(pfSense) 방화벽역할(ASAv)

대구의 PC1에서 서울의 파이어폭스까지 ping trace

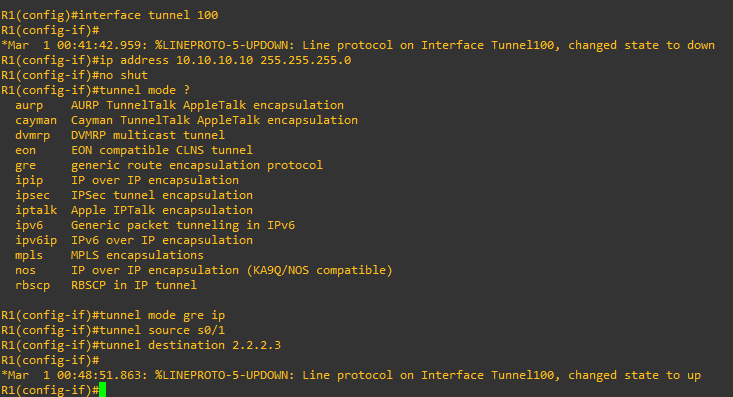

Tunnel interface 생성

Tunnel mode 지정

Tunnel 출발지/목적지 지정

Tunnel IP 설정



Tunnel은 Loopback과 다르게 처음부터 state down

터널의 출발지와 목적지를 설정(1.1.1.1 -> 2.2.2.3)

출발지와 목적지를 설정하니, state up이 된 모습



별도로 터널 내에서 ospf와는 다른 라우팅 설정을 해줘야한다.

192.168.100.0 대역대로 가는 경유지는 10.10.10.10으로 설정

실제로는 R2라우터를 통해서 데이터가 전송되겠지만,

외부에서 볼때는 터널을 통해 데이터가 전송된것처럼 보이기때문에, 보안성이 높음(사설망이기 때문에 보여지지않음)

둘다 up 이여야 연결된상태



접근제어목록에있는 트레픽을 분류/지정하기 위해서

IPsec ACL설정,Crypto 정책 설정,Crypto map 설정 후 interafc 적용

사이트 투 사이트 : 대역대로 설정 (개별설정은 host)





ISAKMP is ON



sh crypto ipsec

match address 100 - 조건문





key 값과 password 1234 사용, 주고받는 데이터 암호화(인증,암호화)

ACTIVE 확인



sh crypto isakmp sa



ping이 전송되지않아서 sh run

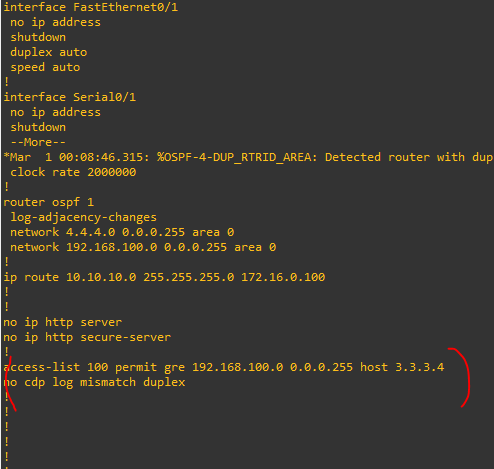

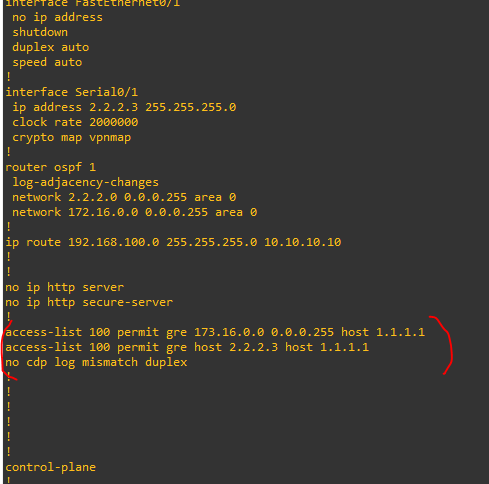

두개를 비교하면 access-list ACL 한개가 빠져있는것을 확인

ACL 추가하니까 잘 되는것을 확인
